愛知県の電子納品について

愛知県電子納品運用ガイドラインはこちらから。
http://www.cals-ed.go.jp/edc_download/
現在の最新ガイドラインは令和2年3月版です。

愛知県の電子納品は2階建てです。図書関係は国土交通省や農林水産省の要領・基準で工事写真は愛知県デジタル写真管理情報基準(案)で作成します。

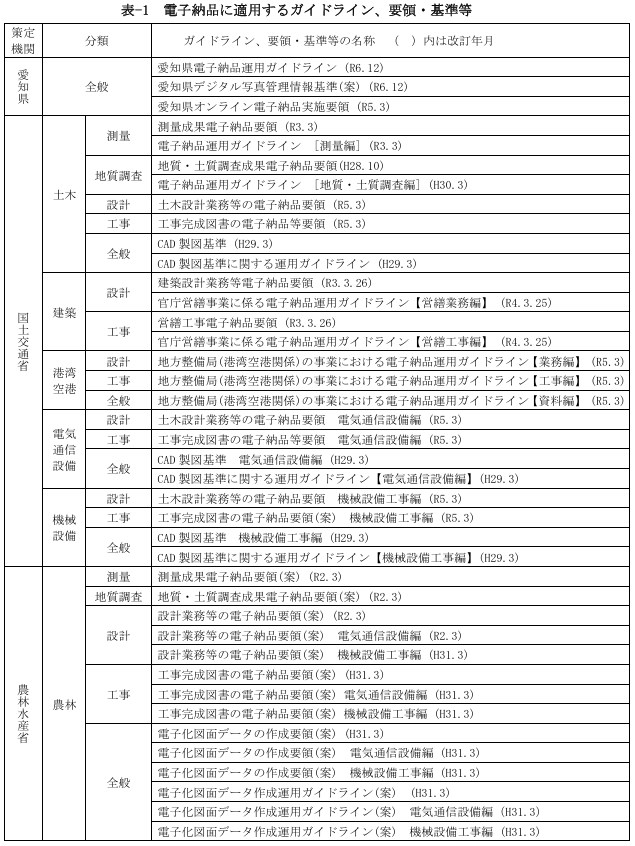

愛知県電子納品適用基準

電子納品の要領・基準等は以下の通りです。(愛知県電子納品運用ガイドラインP6抜粋)

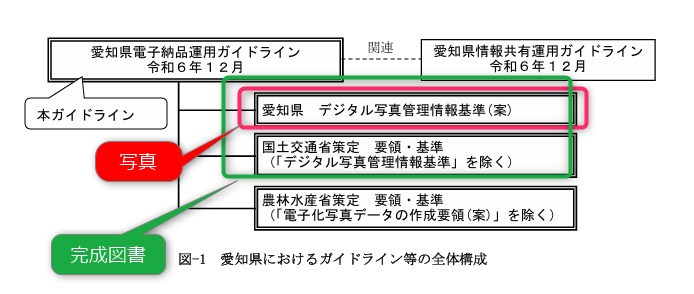

愛知県の電子納品の要領・基準等

愛知県の電子納品 管理ファイルの特徴

工事番号及び設計書コード

建設局、都市整備局及び建築局・・・管理番号(契約書の右下に印字されている、必ず半角英数字(先頭11文字(ハイフン含む))
農林水産局及び農林基盤局・・・必ず半角英数字12桁

受注者コード

半角数字「0」を記入する

愛知県の電子納品の特徴

チェックシステム

独自で公開しているものは無く、国土交通省や農林水産省のチェックシステムを利用します。

図面CADファイル形式

SXF(sfc 又は sfz形式)
ただし、CAD製図基準等に関するエラーチェックは行わない、 若しくはエラーを無視してよい。とあります。

PDF形式による図面の納品

下記のケースで図面のPDF納品が認められることがあります。
・建設局、都市整備局及び 建設局の発注工事において、やむを得ない事情がある場合(発注図面がCAD図面出ない場合等)
・農業水産局及び農林基盤の発注工事において 、出来形図及び完成図

出来形図及び完成図を PDFで納品する場合の格納フォルダは「 OTHRS 」となります。
SXF 形式以外の CAD図面を納品する場合も同様です。

電子媒体

・CD-RまたはDVD-R(ICT活用工事ではBDーRも可)
・プラスチックケースに背表紙が必要(10mmケースが作成しやすいと思います。)

愛知県 電子納品 HPイメージ
